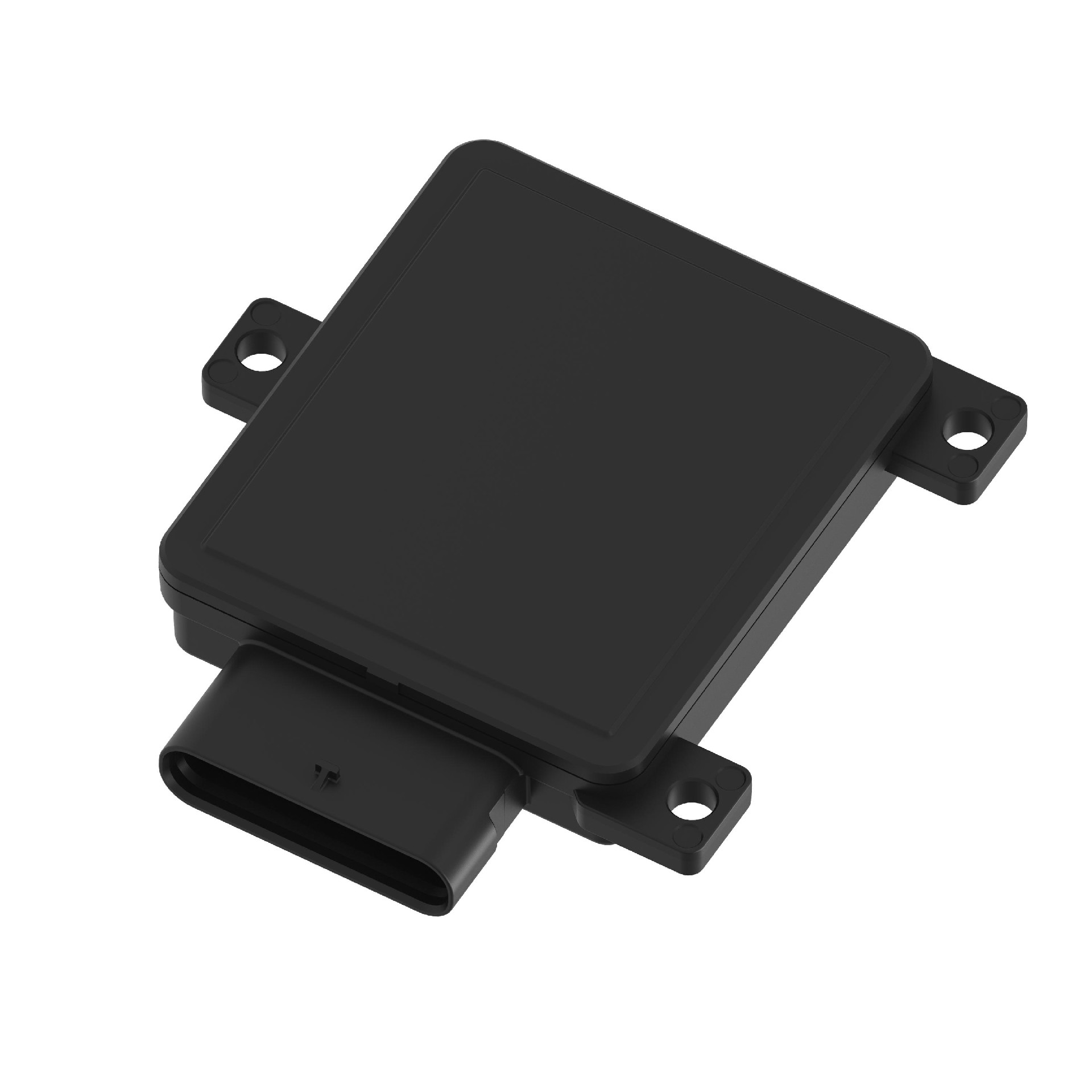

CTMRR-130

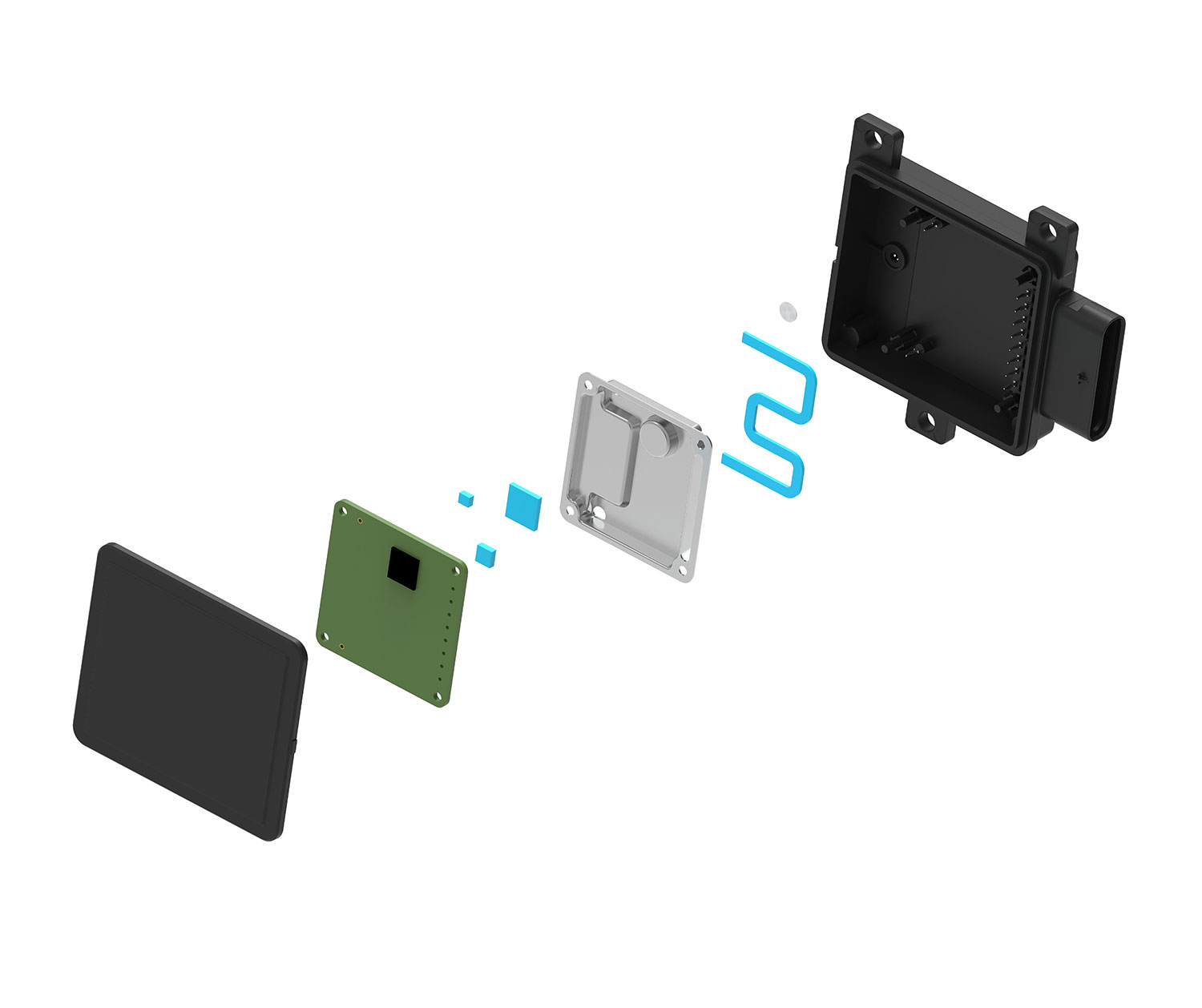

產品結構圖

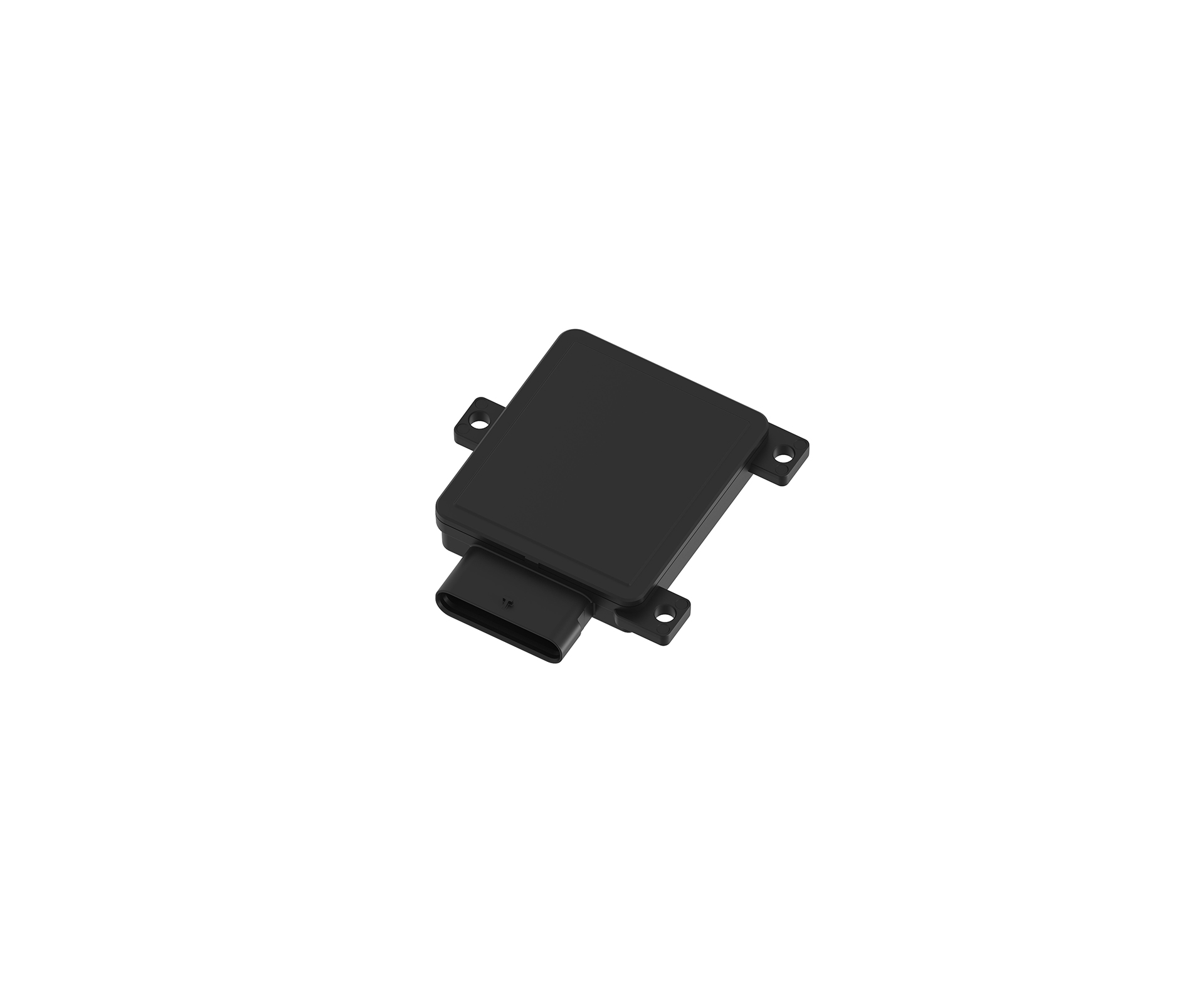

尺寸與重量


Radar Feature		Parameter /參數
雷達系統基礎信息	工作電壓	+7.0V～+18.0V DC, Typical +12.0V DC
	整機功耗	1.5W / AVG 130mA@12V DC，MAX 200mA@12V DC
	重量	66g
	防水等級	IP6K7 & IP6K9K IP 6k7（水下10cm），冰水沖擊測試
	工作頻率	76 - 79GHz
	EIRP	≤30dBm
	天線通道數	2T4R
	雷達制式	FMCW
	數據輸出刷新率	50ms
	探測目標類型	靜止及運動目標（車輛/行人/障礙物等）
	點云數量	128
	功能安全等級	ASIL-B
	數據接口	2 × CANFD
	最大目標跟蹤數量	16
	支持標定范圍	±6°
測距	距離范圍	0.5m~100m
	距離精度	±0.06m
	距離分辨率	0.225m
測速	速度范圍	-300km/h~+300km/h
	速度精度	±0.15km/h
	速度分辨率	0.5km/h
方位角	方位角范圍	± 75°
	方位角精度	± 0.5°
	方位角分辨率	7°
俯仰角	俯仰角范圍	± 10°
尺寸	本體尺寸（不含連接器）	71.4mm×62mm×17.25mm

功能概述

CTMRR-130是由承泰科技自主研發的一款77GHz中距雷達，具有性能高、成本經濟、體積小，易于集成在各種保險杠后面等的特點，車輛最大探測距離可達100米，可實現盲區監測（BSD）、變道輔助（LCA）、開門碰撞預警（DOW）、后方碰撞預警（RCW）、后側橫向碰撞預警（RCTA）等L2+級智能輔助駕駛功能。

優勢

1.采用新一代RFCMOS SOC；

2.車輛最大探測距離可達100米；

3.行人最大探測距離可達50米；

4.全車規設計；

5.水平FOV 150°，垂直FOV 20°；

6.支持BSD/LCA/RCTA/DOW/RCW等功能應用。
