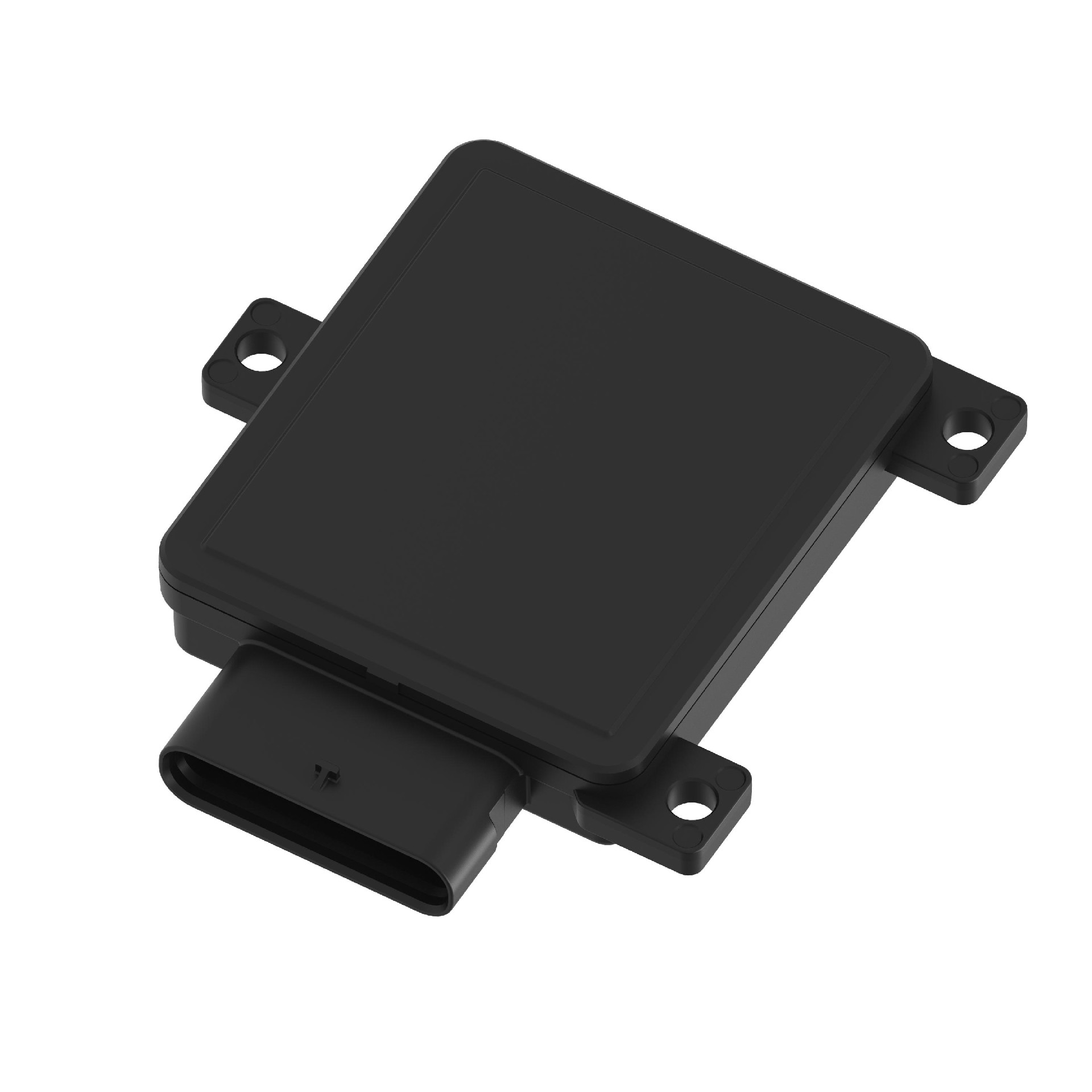

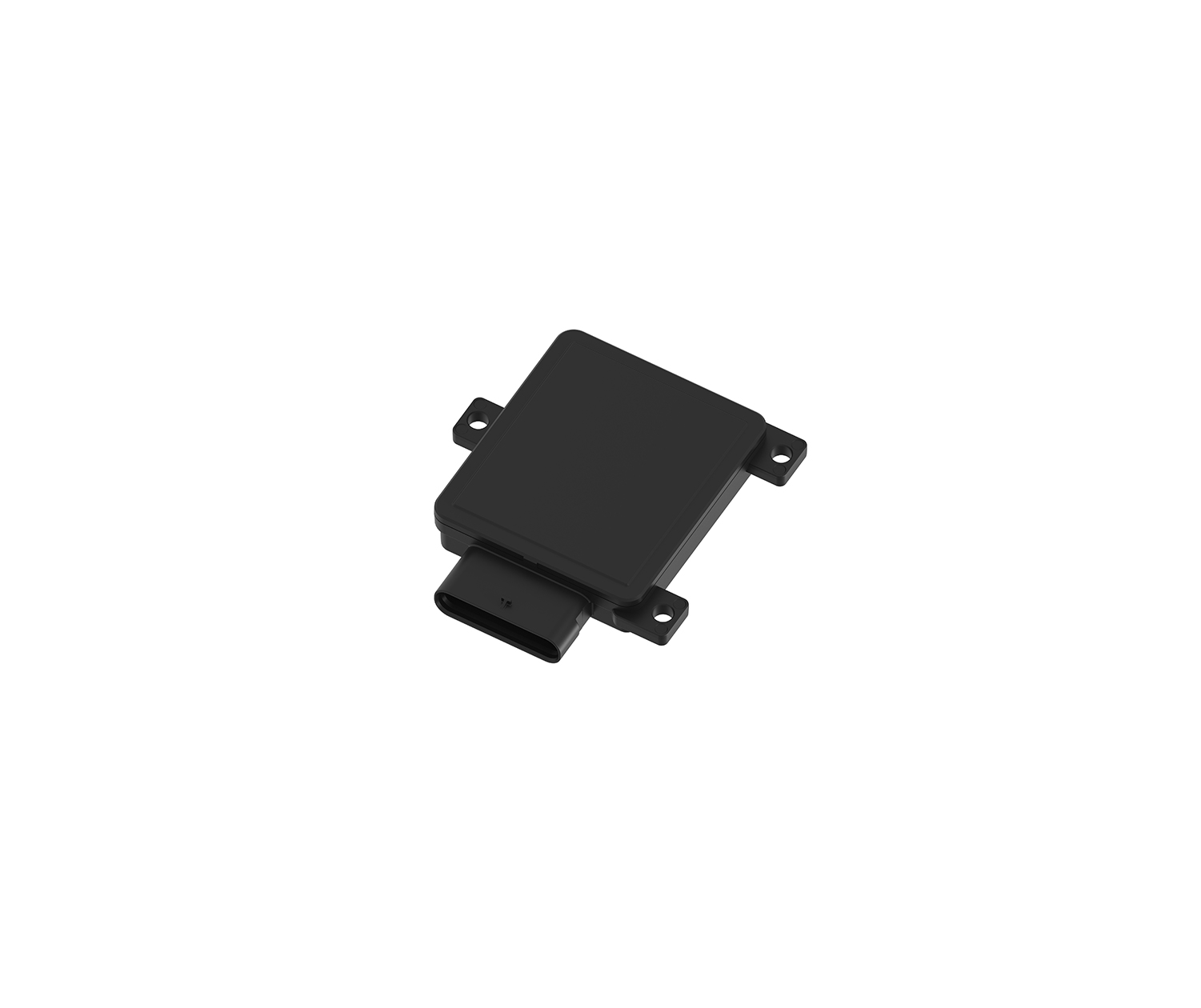

CTMRR-130Pro

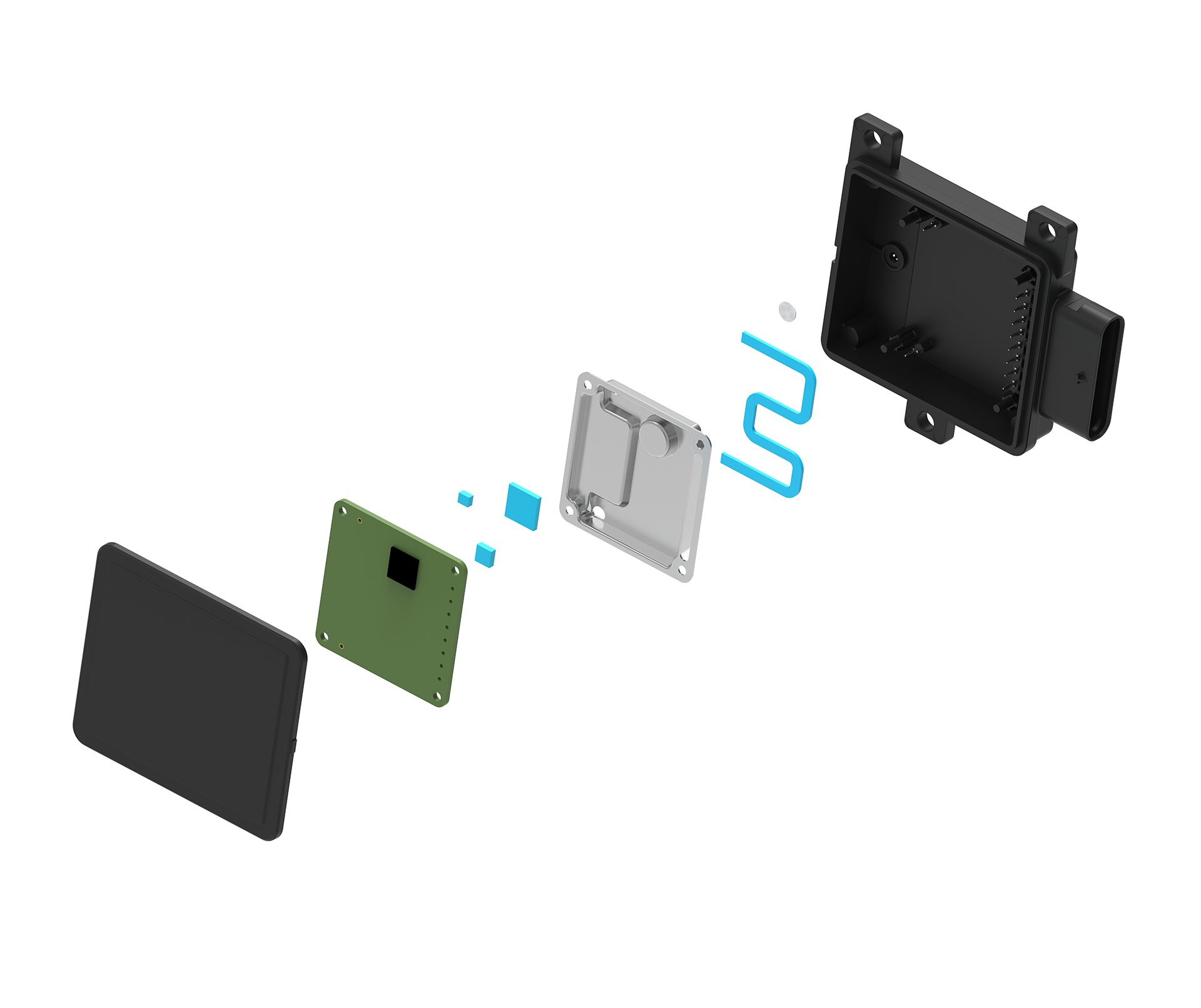

產品結構圖


尺寸與重量


Radar Feature		Parameter /參數
雷達系統基礎信息	工作電壓	+9.0V ~ +16.0V DC，Typical +12.0V DC
	整機功耗	＜2.4 W / 200mA@12V DC
	重量	70g
	防水等級	IP6K7 & IP6K9K IP 6k7（水下10cm），冰水沖擊測試
	工作頻率	76 - 79GHz
	EIRP	≤30dBm
	天線通道數	4T4R
	雷達制式	FMCW
	數據輸出刷新率	50ms
	探測目標類型	靜止及運動目標（車輛/行人/障礙物等）
	點云數量	256
	功能安全等級	ASIL-B
	數據接口	2 × CANFD
	最大目標跟蹤數量	64
	支持標定范圍	±6°
測距	距離范圍	0.2m~120m
	距離精度	±0.1m
	距離分辨率	0.22m
測速	速度范圍	-85m/s~+85m/s
	速度精度	±0.08m/s
	速度分辨率	0.1m/s
方位角	方位角范圍	≥ ±75°
	方位角精度	± 0.3°
	方位角分辨率	4°
俯仰角	俯仰角范圍	≥± 12°
尺寸	本體尺寸（不含連接器）	71.4mm×62mm×17.25mm

功能概述

CTMRR-130Pro是由承泰科技自主研發的一款77GHz中距毫米波雷達，具有性能高、成本經濟、體積小，易于集成在各種保險杠后面等的特點，支持行泊一體功能，可實現盲區監測（BSD）、變道輔助（LCA）、開門碰撞預警（DOW）、后方碰撞預警（RCW）、橫穿目標碰撞預警/制動（CTA/CTB）等L2+級智能輔助駕駛功能。

優勢

1.采用新一代RFCMOS SOC；

2.支持行泊一體功能；

3.支持信息安全；

4.ISO26262功能安全等級ASIL-B；

5.水平FOV 150°，垂直FOV 24°；

6.支持BSD/LCA，DOW/RCW，CTA/CTB等功能應用。
